      振动筛

      产品简介 直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。

      产品简介

        直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、结构简单、易维修、全封闭结构无粉尘溢散的特点。 高筛分目数400目,可筛分出7种不同粒度的物料。


      圆振动筛工作用途:
        振筛在石料生产线配套中是比较重要的,该振动筛设备可以根据物料的大小分成多种类别,从而供用户进行选择和区分,我公司生产的圆振筛是一种筛分设备,振动轨迹为椭圆,是专为采石场筛分料石的。该振动筛设备也可供选煤、选矿、建材、电力及化工等部门作产品分级用。该圆振筛设备广泛应用于矿山、建材、交通、能源、化工等行业的产品分级,是破碎筛分机组上的理想设备。

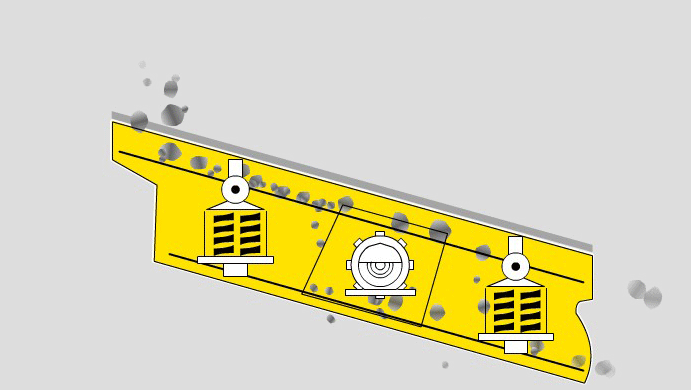

      圆振动筛工作原理:

        圆振筛工作时电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。




      圆振动筛性能特点:
      1.振动筛设备技术参数,处理能力大,筛分效率高。
      2.圆振筛采用筒体式偏心轴激振器及偏块调节振幅,使用维修方便。
      3.圆振筛采用弹簧钢编织筛网或冲孔筛板,不易堵孔。
      4.圆振筛采用橡胶隔振弹簧,噪声小、过共振区平稳等。适用行业


         振动筛广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。


      圆振动筛技术参数:

      型号规格 筛网

      筛面倾角
      (°)

      筛网面积(m2) 振动频率(r/min) 双振幅
      (mm)
      处理能力(m3/h) 电机功率(kW) 外形尺寸(L×W×H)
      (mm)
      重量
      (kg)
      2YK1224 2 15 2.88 970 6-8 20-120 5.5 2673×2382×2027 1750
      YK1235 1 15 4.2 970 6-8 20-150 5.5 3710×2464×1450 1729
      2YK1235 2 15 4.2 970 6-8 20-150 7.5 3705×2393×2339 2476
      3YK1235 3 15 4.2 970 6-8 20-150 7.5 3621×2521×2581 3158
      4YK1235 4 15 4.2 970 6-8 20-150 11 3510×2521×2830 4160
      YK1545 1 17.5 6.75 970 6-8 20-150 11 4904×3044×2179 3319
      2YK1545 2 17.5 6.75 970 6-8 20-150 15 5042×3090×3165 5308
      3YK1545 3 17.5 6.75 970 6-8 20-150 15 4972×3090×3395 5915
      4YK1545 4 17.5 6.75 970 6-8 20-150 18.5 4915×3155×3804 7260
      YK1548 1 17.5 7.2 970 6-8 20-150 11 5190×3044×2186 3319
      2YK1548 2 17.5 7.2 970 6-8 20-150 15 5265×3140×3208 5284
      3YK1548 3 17.5 7.2 970 6-8 20-150 15 5200×3090×3440 6186
      4YK1548 4 17.5 7.2 970 6-8 20-150 18.5 5200×3155×3849 7284
      YK1860 1 20 10.8 970 6-8 32-350 15 6302×3365×2992 4651
      2YK1860 2 20 10.8 970 6-8 32-350 18.5 6020×3455×3756 6195
      3YK1860 3 20 10.8 970 6-8 32-350 18.5 6020×3455×4180 7613
      4YK1860 4 20 10.8 970 6-8 32-350 22 5963×3505×4463 8650
      YK2160 1 20 12.6 970 6-8 66-720 18.5 6302×3730×2992 4917
      2YK2160 2 20 12.6 970 6-8 66-720 22 5966×3958×3975 6856
      3YK2160 3 20 12.6 970 6-8 66-720 30 5966×3958×4400 9112
      4YK2160 4 20 12.6 970 6-8 66-720 30 5966×3958×4780 11405
      YK2460 1 20 14.4 970 6-8 75-750 18.5 6302×4155×2992 5243
      2YK2460 2 20 14.4 970 6-8 75-750 30 6027×4308×3975 8503
      3YK2460 3 20 14.4 970 6-8 75-750 30 6027×4308×4400 10411
      4YK2460 4 20 14.4 970 6-8 75-750 30 5966×4308×4780 12068
      2YK2475 2 20 18 970 6-8 120-900 30 7812×4308×4642 10709
      3YK2475 3 20 18 970 6-8 120-900 37 7718×4393×5033 13400
      4YK2475 4 20 18 970 6-8 120-900 45 7718×4494×5361 15500
      YK3060 1 20 18 970 6-8 200-900 30 6302×4943×3108 14052
      2YK3060 2 20 18 970 6-8 200-900 37 6207×4943×3985 17185
      3YK3060 3 20 18 970 6-8 200-900 45 6207×4943×4485 19200
      4YK3060 4 20 18 970 6-8 200-900 45 6207×4943×4785 21080
